مقاومت های جبران ساز و چسب نصب گیج ها

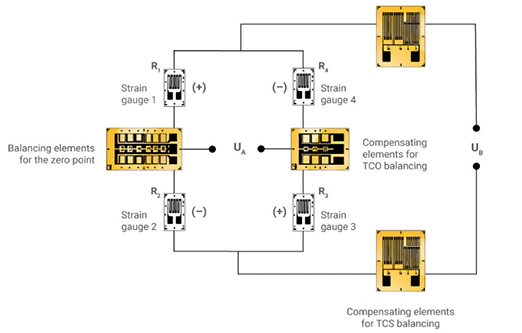

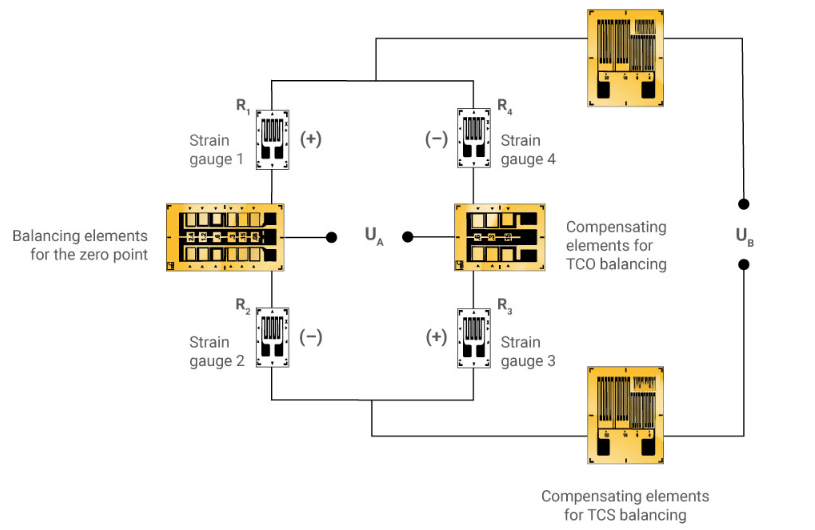

برای انجام عملیات بالا در عمل، نیاز به اضافه کردن مقاومت های ثابت و حساس به دما در مدار پل وتستون ویا به صورت سری در خطوط تغذیه می باشد. شکل زیر مدار پایه‌ای یک مبدل را با در نظر گرفتن این مقاومت ها نشان می دهد.

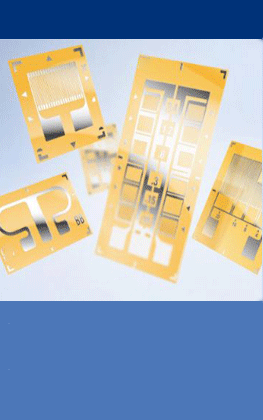

نحوه چسباندن استرین‌گیج

برای استفاده از کرنش‌سنج‌ها ابتدا باید آنها را توسط چسب‌های مخصوص روی بدنه جسمی که می‌خواهیم عمل اندازه‌گیری کرنش را روی آن انجام دهیم، نصب کنیم. نصب کرنش‌سنج ها مراحل مخصوص خود را دارد که در زیر می‌خواهیم به تشریح این مراحل بپردازیم

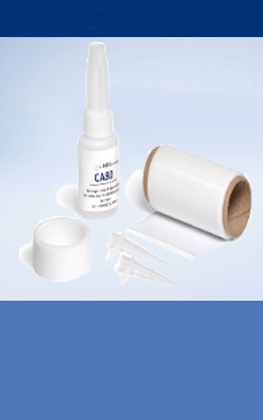

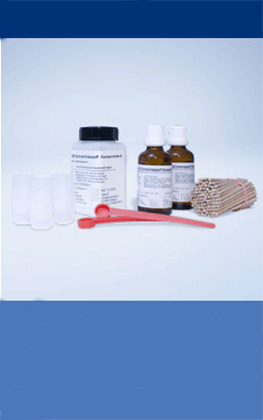

هنگام چسباندن کرنش سنج ها، مناسب ترین چسب باید برای هر کاربرد انتخاب شود. یک روش نصب معمولی در زیر با استفاده از چسب فوری CN توضیح داده شده است.

1. مرحله آماده‌سازی

موارد زیر برای نصب گیج‌ها و همچنین برای لحیم‌کاری سیم‌های اتصال مورد نیاز است:

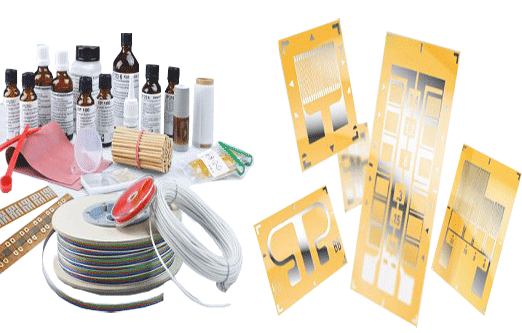

کرنش سنج، چسب اتصال، پایانه‌های اتصال، قطعه کار مناسب، حلال، دستمال تمیز کننده برای مصارف صنعتی، سیم لحیم کاری، هویه، سمباده (120-320)، مداد علامت گذاری، موچین، سیم برای لحیم به پایه‌های گیج، ورق پلی اتیلن.

2. موقعیت‌یابی

بر روی قطعه‌کار، به صورت تقریبی مکانی را که باید استرین‌گیج نصب شود را مشخص کنید.

3. آماده سازی سطح

قبل از چسباندن استرین گیج، تمام روغن، چربی‌ها و گریس، زنگ زدگی، رنگ و غیره را از محل اتصال جدا کنید تا سطح فلزی براق ایجاد شود. از سمباده برای ساییدن ناحیه ای که قرار است گیج به آنجا نصب شود، استفاده کنید. برای انجام این کار از سمباده 120 تا 180 برای فولاد و 240 تا 320 برای آلومینیوم استفاده کنید.

4. تمیز کردن سطح قطعه کار

سطح ساییده شده را با دستمال صنعتی یا پارچه آغشته به مقدار کمی حلال شیمیایی مانند استون تمیز کنید. تمیز کردن را تا زمانی ادامه دهید که یک دستمال یا پارچه جدید کاملا عاری از آلودگی باشد.

5. اعمال چسب نصب

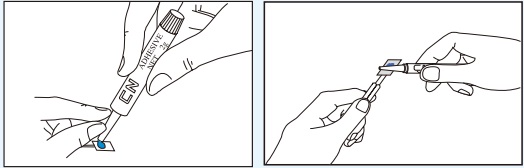

مقدار مناسبی از چسب را روی پشت گیج بریزید. معمولا یک قطره چسب کافی است، اما ممکن است تعداد قطرات را با توجه به اندازه گیج افزایش دهید. از نازل چسب استفاده کنید تا چسب را به صورت نازک و یکنواخت روی سطح پشتی پخش کنید.

6. چسباندن گیج

گیج را روی موقعیت قرار دهید، یک ورق پلی اتیلن را روی آن قرار دهید و با استفاده از انگشت شست یا گیره مناسب، مدام روی گیج فشار دهید. این کار باید به سرعت انجام شود زیرا فرآیند پخت چسب بسیار سریع است. زمان پخت بسته به گیج، جنس قطعه‌کار، دما، رطوبت و همچنین نیروی فشار اعمالی به آن متفاوت است. زمان پخت در شرایط عادی معمولا بین 20-60 ثانیه است.

7. بالا بردن سیم‌های اتصال

پس از اینکه چسب زیر ورق پلی اتیلن کاملا سفت شد، پایه‌های گیج را کمی به سمت گیج بالا ببرید.

8. نصب پایانه های اتصال

ترمینال را به پایه گیج نزدیک کنید. و آن را با چسب به نزدیکی گیج نصب کنید

9. لحیم کاری

سرهای گیج را با کمی شلی روی ترمینال گیج قرار دهید و لحیم کاری کنید تا فویل فلزی ترمینال با لحیم پوشانده شود. پایه‌های اضافی گیج باید با موچین جدا شوند.

10. لحیم کاری سیم های اتصال

در این مرحله، هسته سیم‌های اتصال را روی پایانه‌ها قرار داده و لحیم کنید. دقت کنید که بیش از حد به ترمینال‌ گرما وارد نشود، زیرا منجر به جدا شدن پایانه‌های اتصال از روی آن می‌شود.
