لودسل های خمشی شرکت هوشمند صنعت تاو الکترونیک

لودسل های برشی معمولا پرمصرف‌ترین و همه کاره ترین گروه لودسل ها هستند که طیف گسترده ای از ظرفیت ها، گزینه های نصب متنوع و لوازم جانبی را پوشش می دهند. در واقع هنگامی که استفاده از لودسل های تک نقطه ای غیر عملی می شود، اغلب این لودسل‌ها در ترکیب با تجهیزات توزین و ترازوهای بزرگتر مورد استفاده قرار می گیرند.

لودسل‌های برشی چگونه کار می کنند؟

یک لودسل برشی، مانند سایر لودسل‌های مدرن، اساسا مبدلی است که نیرو یا وزن را از طریق کرنش سنج‌ها به سیگنال الکتریکی تبدیل می‌کند. هنگامی که بار اعمال می شود، بدنه لودسل به دلیل خاصیت کشسانی مواد فلزی که از آن ساخته شده است، خم می شود. کرنش سنج های متصل، که به صورت استراتژیک روی بدنه فلزی لودسل قرار گرفته‌اند ، به همراه بدنه یا همان عنصر ارتجاعی لودسل، کشیده یا فشرده می شوند، و به این ترتیب مقاومت الکتریکی آنها تغییر می‌کند و منجر به تغییر ولتاژ در مدار پل وتستون می شود. این تغییر مقاومت دقیقا متناسب با وزن اعمالی می باشد و بدین ترتیب محاسبه وزن از روی تغییرات مقاومت کرنش سنج ها، فراهم می شود.

طراحی لودسل‌های برشی و خمشی

لودسل‌های برشی، از جمله انواع تک سر و دو سر، در اشکال و اندازه‌های متعددی وجود دارند و طیف وسیعی از کاربردها را در خود جای داده‌اند و به طور معمول، همه آنها نسبت به طول خود یک نمای عمودی نسبتا کم دارند. لودسل های تیر خمشی به گونه ای طراحی می شوند که قسمت های خاصی از بدنه لودسل در پاسخ به بار اعمال شده خم یا منحنی شوند. آنها تمایل دارند مقادیر زیادی کرنش یا خمش را در نیروهای نسبتا کم ارائه دهند که برای کاربردهای با ظرفیت کمتر مناسب است.

کرنش سنج هایی که روی سطح محدب (بالای محور خنثی لودسل در جهت طولی) قرار می گیرند، کشیده می شوند، در حالی که گیج‌هایی که روی سطح مقعر (زیر محور خنثی لودسل) قرار می گیرند منقبض می شوند. این بدان معنی است که همیشه دو سطح در معرض کرنش مساوی و مخالف قرار می گیرند که برای اجرای یک مدار پل وتستون کامل یا برای جبران دما مناسب است.

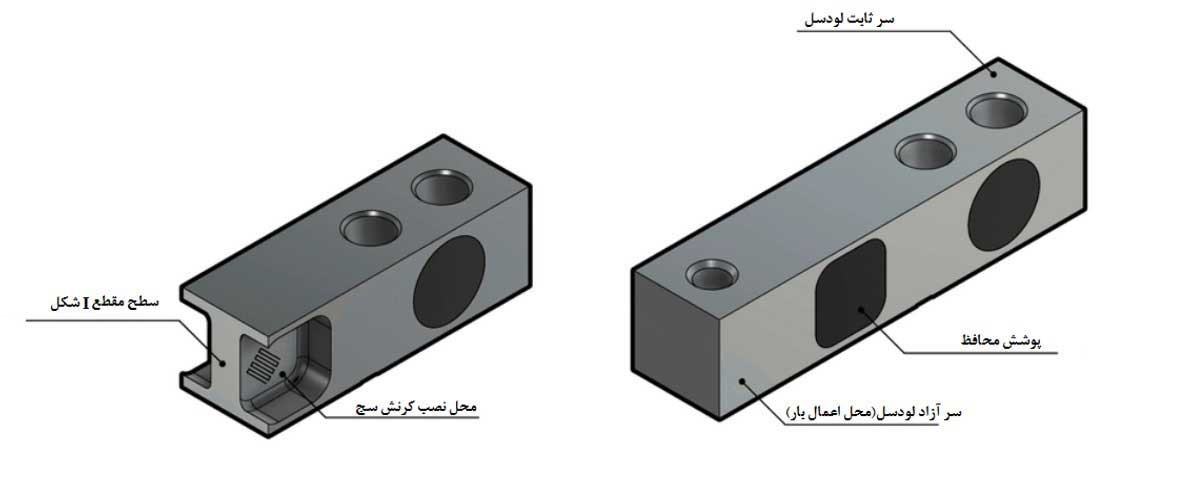

یک لودسل تیر برشی، اگرچه ممکن است در نگاه اول شبیه به لودسل تیر خمشی یا سایر انواع لودسل به نظر برسد، ولی در عمل کمی متفاوت عمل می کند. یک فرورفتگی در هر طرف لودسل ماشین کاری می شود و یک دیواره عمودی نسبتا نازک در مرکز باقی می ماند. این به لودسل ظاهری مقطعی شبیه به تیرهای I ساختاری می دهد که در ساخت و ساز مشاهده می شود، و مانند آنها، بیشتر کرنش برشی در این دیواره عمودی نازک تر متمرکز شده است. کرنش سنج ها بر روی سطوح جانبی این دیواره، در زوایای 45 درجه برای اندازه‌گیری کرنش نصب می شوند. در عین حال، فلنج های بالا و پایین به مقاومت‌تر شدن لودسل در برابر ممان های خمشی و چرخشی کمک می کنند.

امروزه لودسل‌های تیر برشی، برای کاربردهای با ظرفیت متوسط و بالا بسیار محبوب شده‌اند و دارای مقاومت عالی در برابر نیروهای جانبی هستند. آنها معمولا برای ظرفیت کم ساخته نمی شوند زیرا نیاز به ایجاد یک دیواره به اندازه کافی نازک برای به دست آوردن سطوح کرنش، لازم است. برای کاربردهای با ظرفیت کم، لودسل‌های تیر خمشی و لودسل تک نقطه ای در چنین مواردی مناسب تر خواهند بود.

محصولات هوشمند صنعت تاو الکترونیک

شرکت هوشمند صنعت تاو الکترونیک انواع مختلفی از لودسل های برشی برای خرید را در دسترس دارد که هم سفارشات با حجم زیاد و هم حجم کوچک را برآورده می کند. تمام محصولات ما به طور کامل توسط ما تولید می شوند و مواد با کیفیت بالا و کیفیت ساخت عالی را تضمین می کنند. اگر به چیزی منحصر به فرد نیاز دارید، ما می توانیم با یک راه حل سفارشی به شما کمک کنیم. ما می‌توانیم خدمات مختلفی از جمله طراحی مکانیکی، توسعه نرم‌افزاری و الکتریکی، آزمایش و کالیبراسیون، نظارت بر صدور گواهینامه تا پروژه‌های کاملا مدیریت شده را ارائه دهیم. برای کسب اطلاعات بیشتر در مورد اینکه چگونه می توانیم کمک کنیم با ما تماس بگیرید.
