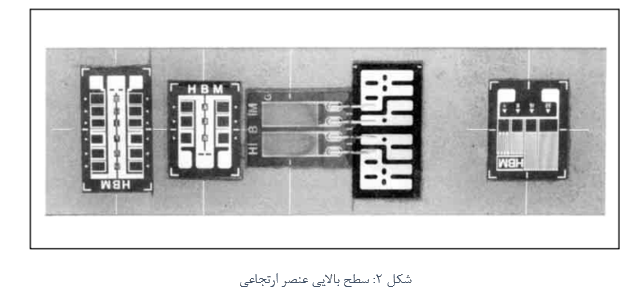

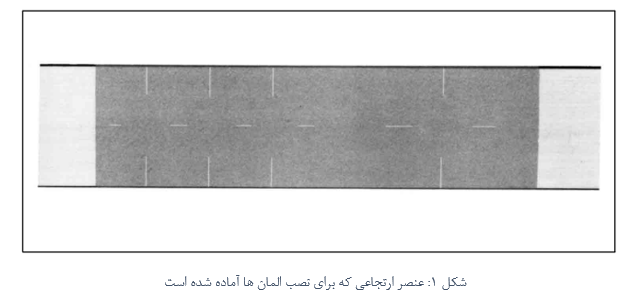

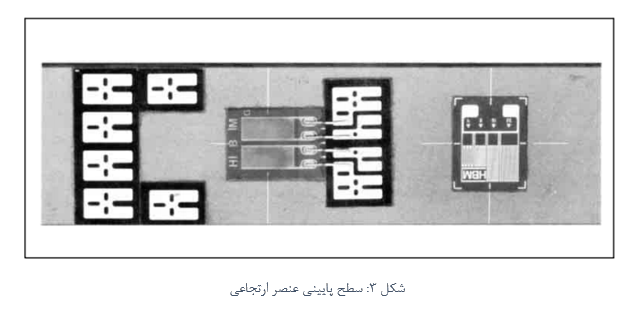

مراحل نصب استرین گیج:

آرایش مداری:

اگر دقت هایی بالاتر از 1 تا 2% عدم قطعیت اندازه گیری برای مبدل مورد نظر باشد، حتما باید گیج های اندازه گیری به صورت مدار پل وتستون بسته شوند. این آرایش مداری نه تنها حساسیت خروجی زیادی را بدست می دهد، بلکه به همراه استرین گیج های خود-جبرانساز حرارتی، عمل جبران سازی انبساط های حرارتی عنصر ارتجاعی را به خوبی انجام می دهد. با این حال باید توجه شود که این مدار نمی تواند اثرات عدم تقارن های مقاومتی مانند مقاومت سیم های اتصال در بازوهای مختلف را جبران کند. بنابراین باید به موضوع تقارن مقاومتی پل، اعم از مساوی بودن طول سیم های اتصال در بازوهای پل و دیگر موارد آن توجه ویژه ای کرد.

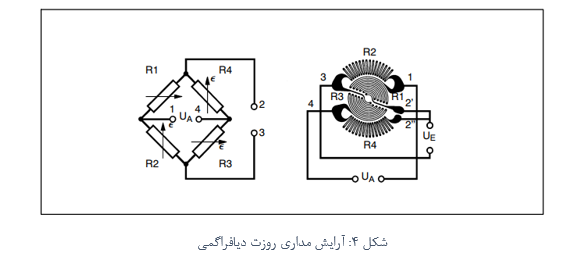

وقتی از روزت های دیافراگمی استفاده می شود، مشکل عدم تقارن مقاومتی در این حالت وجود ندارد. زیرا روزت قبلا به صورت تمام پل سیم بندی شده است.

پدهای اتصال:

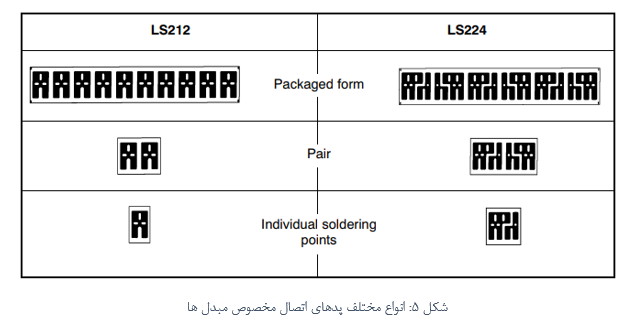

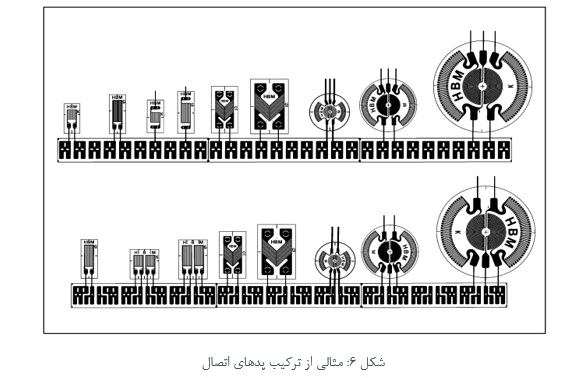

پدهای اتصال المان های مهمی جهت اتصال استرین گیج ها، المان های بالانس و جبرانسازها به مدار پل وتستون می باشند. اهمیت آنها زمانی که از گیج های لحیم شده (سیم های اتصال گیج ها قبلا توسط سازنده آن لحیم شده است) استفاده می شود، به خوبی نمایان است. آنها در این موارد به همراه استرین گیج ها باید نصب شوند، تا از ایجاد مشکلات اتصال کوتاه بین سیم های گیج که ممکن است برخی از آنها به بدنه عنصر ارتجاعی اتصال داشته باشند، جلوگیری شود. شکل 5 مجموعه ای از پدهای اتصال را که برای مبدل ها طراحی شده اند، نشان می دهد.

ملاحظات عملی سیم بندی مبدل:

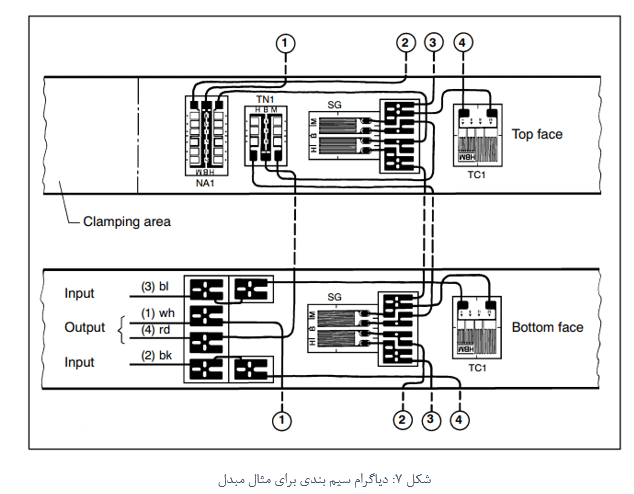

برای سیم بندی مبدل، بهتر است قبل از انجام این کار، شماتیک و نقشه سیم بندی را در دست داشته باشیم. شکل 7 دیاگرام سیم کشی برای مثال مبدل خودمان را نشان می دهد. این دیاگرام علاوه بر مشخص کردن محل دقیق المان ها و تعداد آنها، باید مسیرهای سیم کشی را نیز نشان دهد.

با توجه به دیاگرام سیم بندی مبدل، اتصالات منحصر به فردی باید صورت گیرد. سیم های اتصال در هر نصفه از بازوهای پل(R₁ و R₂ : R₃ و R₄ ) باید طول های یکسانی باهم داشته باشند. اگر از سیم لاکی جهت اتصالات مداری مبدل استفاده می شود، این سیم ها نباید از لبه های تیز عبور داده شوند. زیرا احتمال از بین رفتن عایق آنها و ایجاد اتصال کوتاه در مدار وجود دارد.

بعد از سیم کشی اتصالات مدار، بهتر است آنها با چسب های مخصوص روی عنصر ارتجاعی چسبانده شوند. مثلا برای این کار می توان از همان چسب Z70 که برای چسباندن گیج ها هم به کار گرفته شد، استفاده کرد.

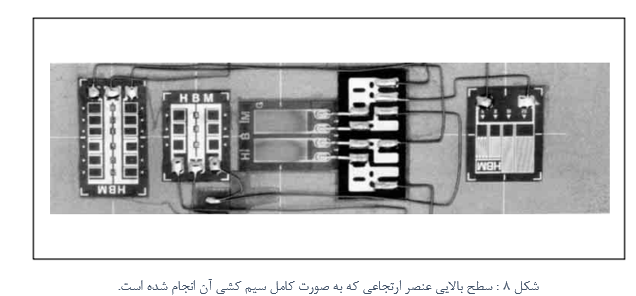

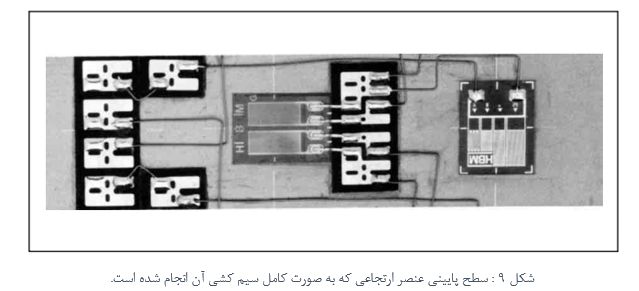

در شکل های زیر سطح بالایی و پایینی مبدل بعد از سیم کشی کامل آن نشان داده شده است.

نکاتی راجع به لحیم کاری پدهای استرین گیج های Open-face:

برای اطمینان از لحیم کاری درست پایه هایی که به سختی لحیم کاری شده اند، نیاز است که این پایه ها زیر یک میکروسکوپ بررسی شوند. پایه اتصال نباید لحیم سرد داشته باشد و همچنین سیم لحیم باید به صورت منسجم روی پدها لحیم کاری شده باشد. دمای لحیم کاری در این مرحله نباید بیشتر از 300 درجه تجاوز کند. در غیر این صورت ممکن است به پدهای لحیم کاری گیج در اثر حرارت زیاد صدمه وارد شود. همچنین برای لحیم کاری پدهای گیج ها نباید زیاد از روغن لحیم استفاده کرد. زیرا اگر روغن لحیم به خوبی پاک نشود باعث ناپایداری سیگنال خروجی می شود.

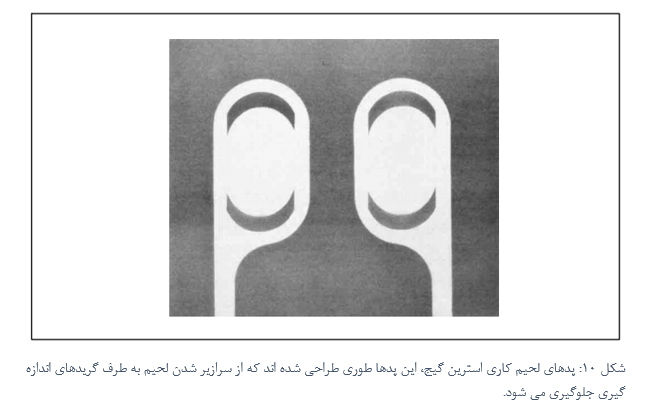

پدهای لحیم گیج ها همانطور که در شکل 10 نشان داده شده است، در بسته بندی کارخانه، معمولا کاملا تمیز هستند و قابلیت لحیم کاری روی آنها وجود دارد. با این حال جهت لحیم کاری آسان و همچنین

جهت جذب بهتر سیم لحیم روی پدهای اتصال، بهتر است پدهای لحیم کاری گیج ها اندکی ساییده یا زبر شوند. سپس این پدها باید توسط مواد مخصوص و حلال ها دوباره تمیز شوند.

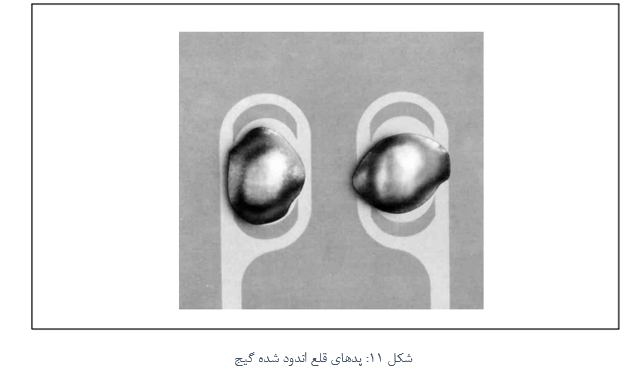

بعد از انجام این کار، پدهای گیج باید با سیم لحیم قلع اندود شوند(شکل 11). در این مرحله باید دقت شود که بیش از حد سیم لحیم به پدها اعمال نشود.

دمای 300 درجه لحیم کاری نباید بیشتر از یک ثانیه به پدهای گیج اعمال شود.زیرا اگر مدت زمان اعمال حرارت بیشتر از این حد باشد، باعث ذوب ماده حامل زیر پدهای لحیم کاری می شود و عملا پد گیج با بدنه عنصر ارتجاعی اتصال کوتاه می شود.

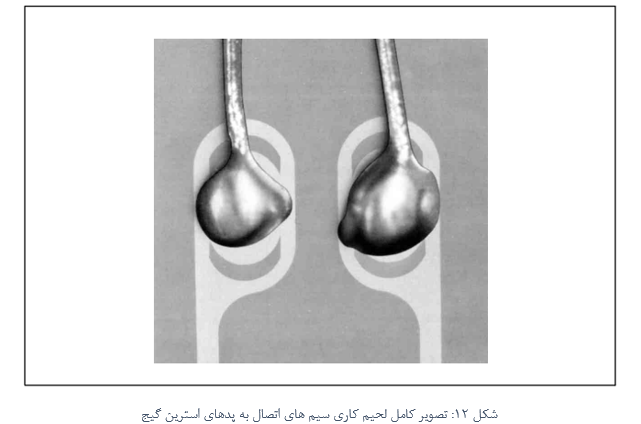

قبل از لحیم سیم های اتصال یا کابل ها، ابتدا باید نوک این سیم ها قلع اندود شوند. لحیم کاری سیم های اتصال باید سریع صورت گیرد تا آسیبی به گیج در اثر حرارت زیاد وارد نشود. برای لیحم کاری این سیم ها، نوک قلع اندود شده آنها روی پد اتصال گیج که قبلا لحیم شده است، قرار می گیرد سپس به مدت کوتاهی نوک هویه روی سیم اتصال گرفته می شود و به این ترتیب سیم های اتصال لحیم می شوند. شکل 12 نمونه کامل را بعد از لحیم کاری صحیح آن نشان می دهد.

بعد از انجام مراحل لحیم کاری، پایه های اتصال و همچنین اطراف آنها باید به خوبی تمیز شوند تا اثری از روغن لحیم و یا مایع فلکس نباشد. مقاومت الکتریکی بین پایه های اتصال گیج و عنصر ارتجاعی، حداقل باید بزرگتر از 2000MΩ باشد. فلکس باقی مانده می تواند به همراه رطوبت باعث کاهش این مقاومت الکتریکی شود و یا خروجی را به خاطر تغییرات مقاومت ناپایدار کند.
