سنسورهای اندازه گیری گشتاور

انتقال داده های اندازه گیری شده بدون تماس

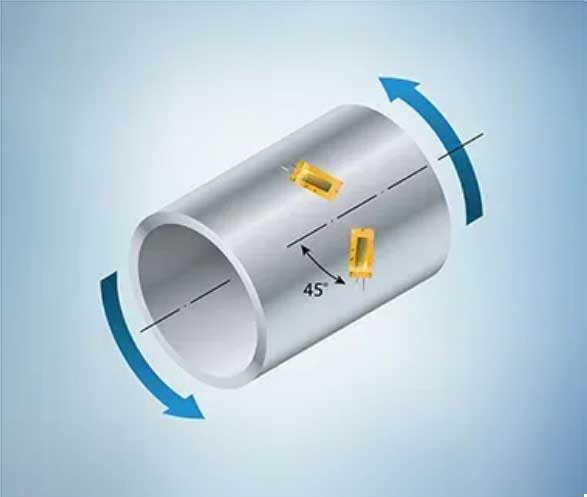

اینجاست که بزرگترین تفاوت بین مبدل‌های گشتاور چرخشی و سنسورهای دیگر مانند مبدل‌های نیرو یا لودسل‌ها را می‌بینیم. در مبدل‌های دوار، از کابل‌ برای تامین برق و انتقال داده‌های اندازه‌گیری نمی‌توان استفاده کرد، زیرا با چرخش روتور، کابل‌ها در هم می‌پیچند. برای جلوگیری از این امر، انرژی برق از استاتور به روتور در حال چرخش، با استفاده از یک اتصال بدون تماس منتقل می شود که این انرژی به نوبه خود، تغذیه پل اندازه گیری کرنش سنج های نصب شده را تامین می کند. در عوض، روتور چرخان، داده های اندازه گیری شده را از طریق تله متری به استاتور منتقل می کند.

وسایل الکترونیکی در بخش رتور مبدل گشتاور قرار دارند. در اینجا، سیگنال پل اندازه گیری گیج‌ها، قبل از اینکه به صورت بی سیم به استاتور منتقل شود، تقویت، فیلتر و دیجیتالی می شود. سپس داده ها را می توان از طریق سیگنال فرکانس یا ولتاژ یا به صورت دیجیتالی از طریق فیلدباس، به عنوان مثال، با استفاده از پرتوکل‌های CAN ، RS485 و ... به خروجی داد.

فراتر از اندازه‌گیری گشتاور

سنسورهای گشتاور می توانند کارهای بیشتری انجام دهند. علاوه بر گشتاور، سایر متغیرهای اندازه گیری شده را می توان تنها با یک سنسور ثبت کرد. این اختیاری است، اما بسیاری از مبدل های گشتاور در حال حاضر با این قابلیت عرضه می شوند. بارزترین پارامتر سرعت چرخش است که با انتقال نور از طریق یک دیسک شکاف روی روتور قابل اندازه گیری است. با چرخش سنسور، پرتو نور در فواصل معین قطع و وصل می شود. هنگامی که پنجره زمانی ثابت است، سرعت چرخش به سادگی با شمارش پالس ها محاسبه می شود.

یکی از مشخصه های مهم مورد علاقه بسیاری از کاربران قدرت یا توان است که می توان آن را با ضرب گشتاور در سرعت چرخش محاسبه کرد.

علاوه بر این، بسیاری از مبدل‌های گشتاور دارای یک سنسور دمای داخلی هستند که می‌تواند به ما بگوید مثلا سنسور یا پیشرانه چقدر گرم می‌شود.

اندازه گیری گشتاور استاتیکی و دینامیکی

گشتاور را می توان به صورت استاتیک یا دینامیکی اندازه گیری کرد. نمونه‌ای از یک اندازه‌گیری دینامیکی می‌تواند گشتاور ضربانی تولید شده در هنگام شتاب گرفتن مداوم عناصر چرخشی و سپس کاهش سرعت (یا ترمز) یا از طریق کورس قدرت یک موتور احتراق داخلی باشد. علاوه بر این، گشتاور دینامیکی نیز می تواند به طور کامل بدون چرخش رخ دهد. با این حال، در بیشتر کاربردها - مانند میزهای تست موتور (موتور احتراق داخلی یا موتور الکتریکی) - گشتاور دینامیکی در ارتباط با چرخش رخ می دهد.

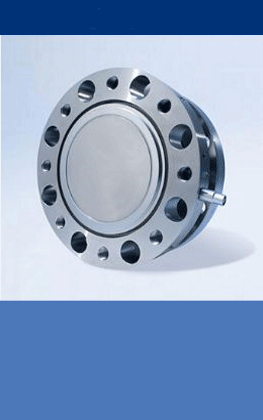

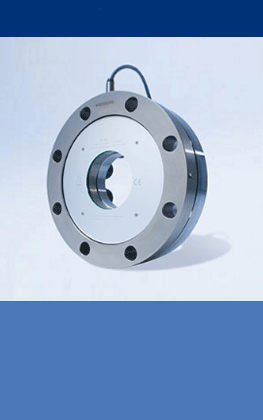

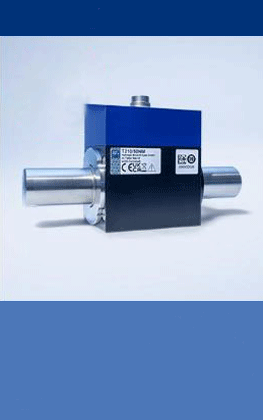

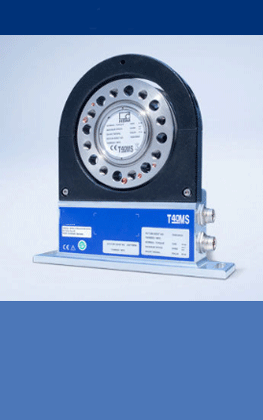

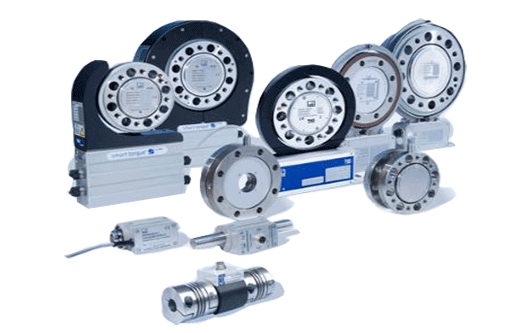

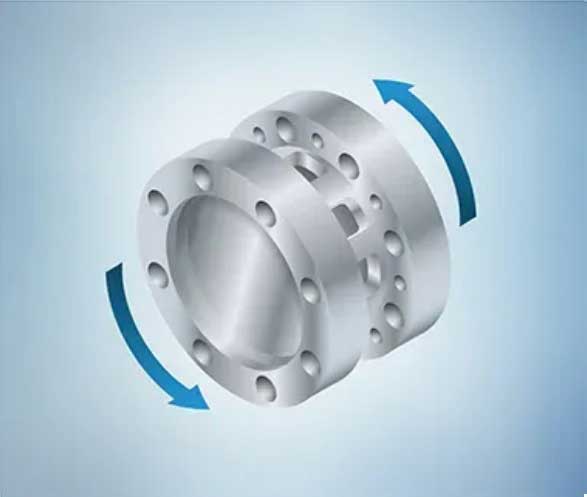

هوشمند صنعت تاو الکترونیک هم مبدل‌های گشتاور شفت و هم فلنج های اندازه گیری را برای کاربردهای مختلف ارائه می دهد.
